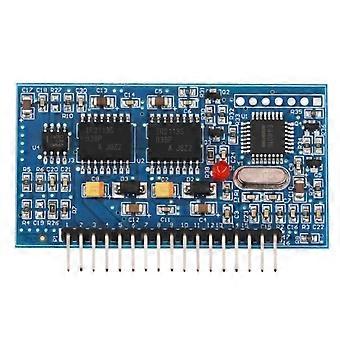

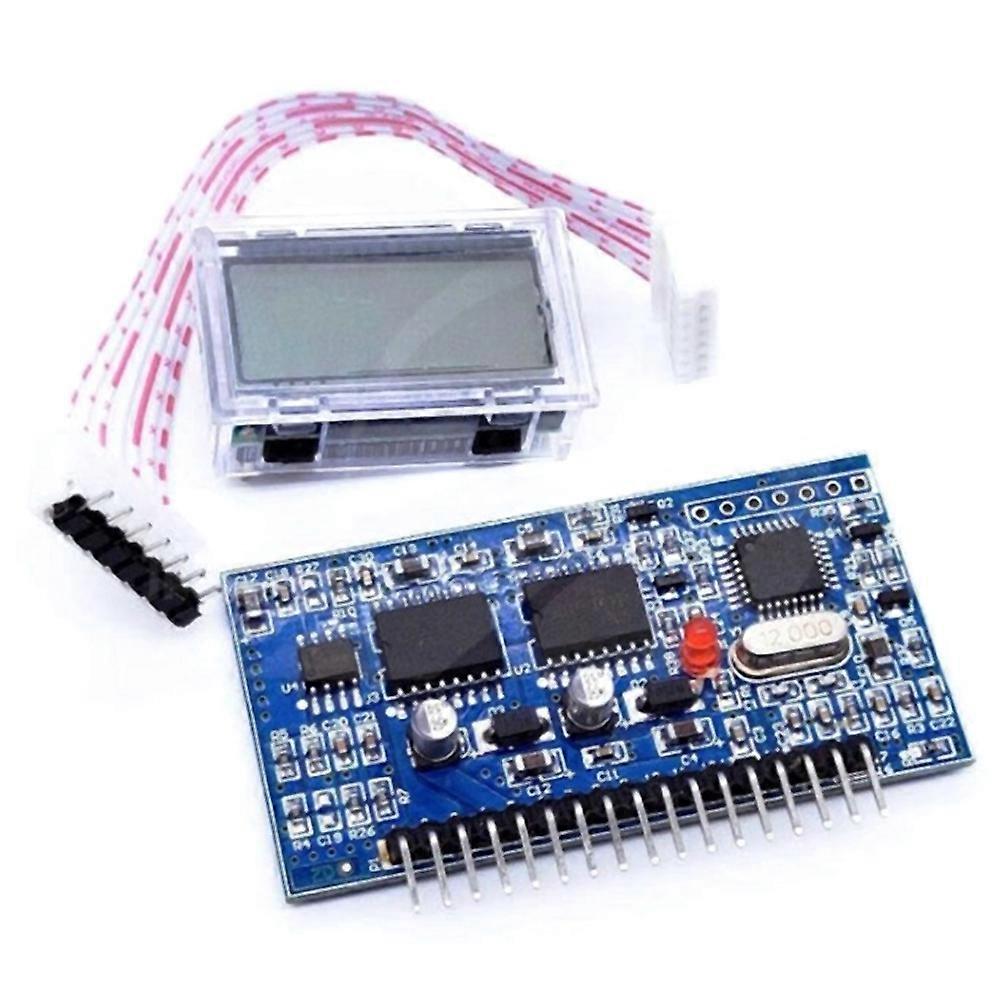

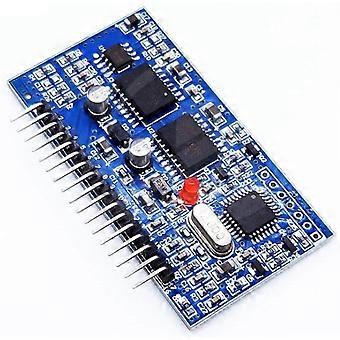

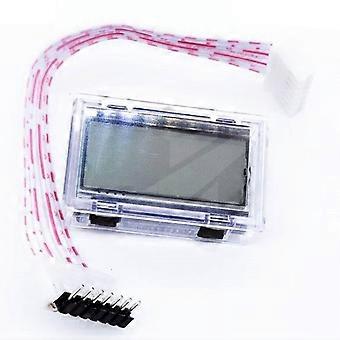

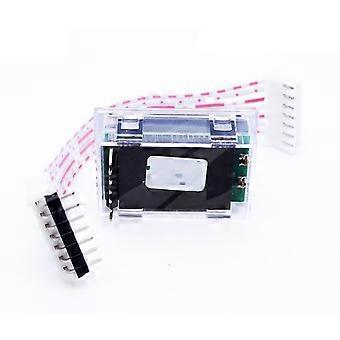

EG8010 on digitaalinen, omalla viivästetyn ajan säädöllä varustettu puhtaan siniaallon invertterigeneraattoripiiri, jota käytetään kaksivaiheisessa DC-DC-AC-tehomuunnosrakenteessa tai yksivaiheisessa DC-AC-tehotaajuusmuuntajassa. Boost-arkkitehtuurissa käytetään ulkoista 12 MHz:n kideoskillaattoria, joka mahdollistaa suuren tarkkuuden ja pienen harmonisen särönsä. Se on 50 Hz:n tai 60 Hz:n puhdas siniaaltoinvertteri-ASIC. Piiri käyttää CMOS-teknologiaa, sisäistä SPWM-sinigeneraattorin integrointia, viivästetyn ajan säätöpiiriä, kerroinaluetta, pehmeäkäynnistyspiiriä, suojauspiiriä, RS232-sarjaliikenneliitäntää ja sarjamuotoista LCD-ohjainmoduulia, jossa on 1602 toimintoa. Ominaisuudet: - 5 V:n yksi virtalähde - Neljä erilaista puhtaan siniaallon lähtötaajuutta: kiinteä taajuus 50 Hz; kiinteä taajuus 60 Hz; taajuus 0–100 Hz (säädettävä); taajuus 0–400 Hz (säädettävä). Unipolaarinen ja bipolaarinen modulaatio - Mukana kuolleen alueen ohjaus, pinnien asetus 4 kuollutta aikaa: 300 nS kuollut aika; 500 nS kuollut aika; 1,0 uS kuollut aika; 1,5 uS kuollut aika - Ulkoinen 12 MHz:n kideoskillaattori - PWM-kantoaaltotaajuus 23,4 kHz - Jännite, virta, reaaliaikainen lämpötilan takaisinkytkentä Ylijännite-, alijännite-, ylivirta- ja ylikuumenemissuoja - Pehmeäkäynnistystilan pinnien asetus, vasteaika 1 s Sarjaliikenne lähtöjännitteen, taajuuden ja muiden parametrien asettamiseen Ulkoinen Ulkoinen sarjaportti 128 x 32 LCD-moduuli 1602 näyttää invertterin jännitteen, taajuuden, lämpötilan ja sähkövirran sekä muita tietoja; Sovellukset: - Yksivaiheinen puhdas siniaaltoinvertteri - Aurinkosähköinvertteri - Tuulivoimainvertteri - Keskeytymätön virransyöttö (UPS) - Digitaalinen generaattorijärjestelmä - Välitaajuusvirtalähde - Yksivaiheinen moottorin nopeudensäädin - Yksivaiheinen invertteri - Siniaaltohimmennin - Siniaaltosäädin - Siniaaltogeneraattori LCD:n kuvaus: Huomautus: LCD ei sisällä kaapelia. LCD-näyttöä käytettäessä EGS002-ohjainkortin ja LCD-kaapelin on käytettävä suojattua kaapelia, muuten invertteri ja korkeajänniteympäristö häiritsevät toimintaa vakavasti. Tyyppi: Jännitteensäädin Mallinumero: EGS002 Sovellus: Tietokone Syöttöjännite: EG8010 Väri: sininen Materiaali: muovi Pakkauksen sisältö: 1 * Moduuli 1 * LCD Vain yllä oleva pakkauksen sisältö, muut tuotteet eivät sisälly pakkaukseen. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kuvan värin poikkeamisen hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
