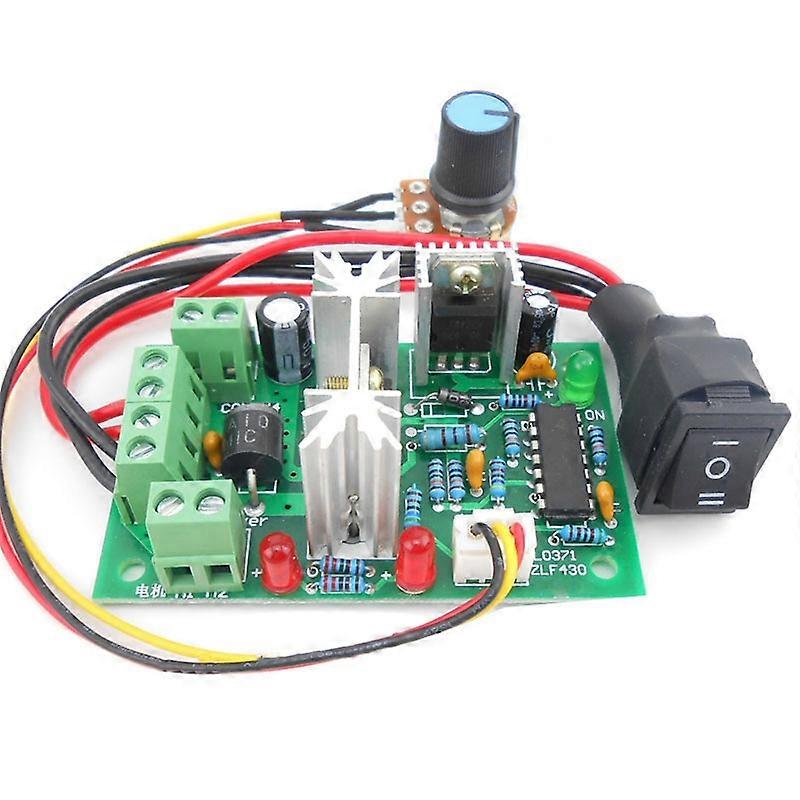

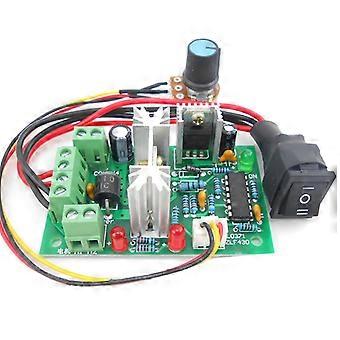

Pulssinleveysmodulaation koko nimi on: Pulse Width Modulator tai lyhyesti PWM. Erityisen suorituskykynsä vuoksi sitä käytetään usein lampun himmennyksenä DC-silmukassa tai DC-moottorin nopeuden säädössä. Tämä piiri on moottorin ohjain, joka on valmistettu pulssinleveysmodulaation (PWM) periaatteella. Tämän menetelmän käyttämisellä moottorin nopeuden säätämiseen on kaksi etua:1. Se muuttaa pääasiassa lähtöneliöaallon käyttöjaksoa muuttaakseen kuorman keskimääräistä on-time-arvoa 0-100%: sta, jotta saavutetaan kuorman kirkkauden / nopeuden säätämisen tarkoitus. Pulssinleveysmodulaation (PWM) käytön etuna himmennyksen / nopeuden säätelyssä on, että virtalähteen energia voidaan hyödyntää täysimääräisesti ja piirin hyötysuhde on korkea. Esimerkiksi: kun lähtö on 50% neliöaalto, pulssinleveysmodulaatiopiirin (PWM) kuluttama virtalähdeenergia on myös 50%, eli lähes kaikki energia muunnetaan kuormatehoksi. Kun käytetään yhteistä vastuksen askelnopeuden säätöä, jotta kuorma saisi 50% virtalähteen suurimmasta lähtötehosta, virtalähteen on tuotettava yli 71% lähtötehosta, josta 21% kuluttaa vastuksen jännitehäviö ja lämmönkulutus.2. Pulssinleveysmodulaatiomenetelmä (PWM) voi saada kuorman saamaan täyden virtalähteen jännitteen työskennellessään, mikä on hyödyllistä moottorin sisäisen kelan vastuksen voittamiseksi ja moottorin tuottamiseksi suuremmaksi vääntömomentiksi. Tuotteet on varustettu ulkoisilla nopeudensäätönupeilla. Eteen- ja taaksepäin ohjaus (eteenpäin, pysäytys, peruutus) tuotteet on varustettu eteen- ja taaksepäin kytkimillä. Sirua käytetään ja suodatinkondensaattori on monoliittinen kondensaattori, piiri on vakaa ja luotettava. Tämän nopeudensäätimen käyttämä jäähdytyselementin pinta-ala on yli kaksinkertainen verrattuna vastaaviin markkinoilla oleviin tuotteisiin, jotka voivat täyttää 150 W: n moottoreiden tarpeet.1. Kytke virtajohto, varmista, että positiiviset ja negatiiviset kytkimet ovat keskellä nolla-asentoa, kytke tasavirtalähde, varmista, että tasavirtalähteen jännitealue on suurempi kuin 10 V, alle 36 V, ja varmista, että virtalähteen lähtöteho vastaa moottorin tarpeita. Älä kytke tasavirtalähteen positiivisia ja negatiivisia napoja taaksepäin, muuten säädin voi vaurioitua.2. Kytke moottori, moottorin johto voi olla positiivinen tai negatiivinen.3. Säätökytkintä, eteen- ja taaksepäin kytkintä käytetään moottorin nopeuden suunnan ohjaamiseen, kun kytkin on nolla-asennossa, moottori pysähtyy.4. Potentiometrin nuppi. Potentiometrin nupin säätäminen voi muuttaa säätimen lähtötehosuhdetta ja moottorin nopeutta.koko: 73,5x45,5x27mmMateriaali: ABS + kplväri: vihreä + mustaPakkauksen sisältö:1 * DC-moottorin nopeudensäädinVain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kuvan kohteen värin hieman erilaisen kuin oikea. Mittauksen sallittu virhe on +/- 1-3cm.
